Управление карт-ридерами
Модуль «Управление карт-ридерами» предназначен для настройки и контроля работы оборудования TKCR — специализированных карт-ридеров, используемых в составе телематической системы "Автограф". Эти устройства подключаются как периферийное устройство к бортовым контроллерам и позволяют точно фиксировать события идентификации водителя, исключая несанкционированное использование техники и обеспечивая корректное распределение ответственности.
С помощью модуля пользователи могут управлять привязкой транспортных средств и сотрудников к конкретным карт-ридерам, а также контролировать корректность и актуальность используемых карт. Поддерживается импорт карточек из внешних источников и привязка к базе сотрудников предприятия, что упрощает администрирование доступа и автоматизирует процессы контроля.
Модуль особенно полезен для предприятий с большим числом водителей и техники, где важно вести точный учёт использования ресурсов, идентификацию персонала и интеграцию с системой учёта рабочего времени или контроля доступа.
Функциональные возможности модуля
- Привязка периферийных устройств (карт-ридеров) к объектам мониторинга.
- Импорт списка карт доступа из CSV-файла.
- Добавление периферийных устройств на объекты мониторинга (по одному или массово).
- Возможность настройки произвольных MODBUS-команд для периферийных устройств, которые должны быть выполнены до и после передачи регистров со списками карт доступа.
- Привязка карт доступа к периферийным устройствам (по одному или массово).
- Отправка настроек периферийных устройств на сервер Автограф.
- Отладочная информация в виде сгенерированных MODBUS-команд.
Поддерживаемое оборудование
Типы поддерживаемых карт:
- EM-Marine 125 кГц
- NFC (MIFARE) 13.56 МГц
- HID 125 кГц
Общая схема

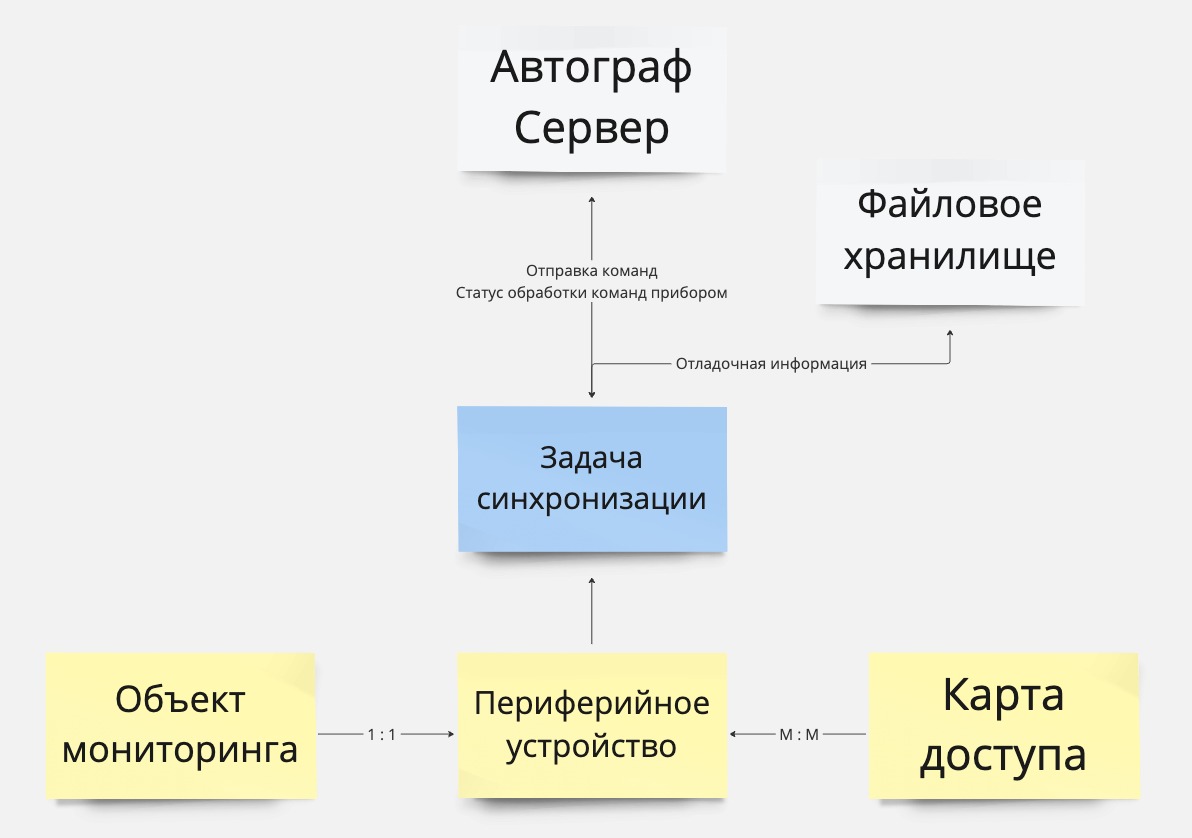

Общая схема сущностей и взаимодействий между ними может быть представлена в виде схемы:
Объект мониторинга — любой подвижный или стационарный объект, оборудованный телематическим терминалом Автограф, передающий данные на сервер Автограф.
Периферийное устройство — дополнительное устройство, подключенное к телематическому терминалу Автограф на внешний порт (разъем). Управление периферийным устройством, получение и обработка команд при этом происходит посредством терминала Автограф.
Карта доступа — RFID карта или брелок с уникальным идентификатором, заданным в формате, который поддерживается терминалом Автограф.
Общий процесс выглядит следующим образом:
- Настройка периферийного устройства:
- Привязка карт-ридера к объекту мониторинга
- Привязка карты доступа.
- Синхронизация с устройством Автограф.
Начало работы

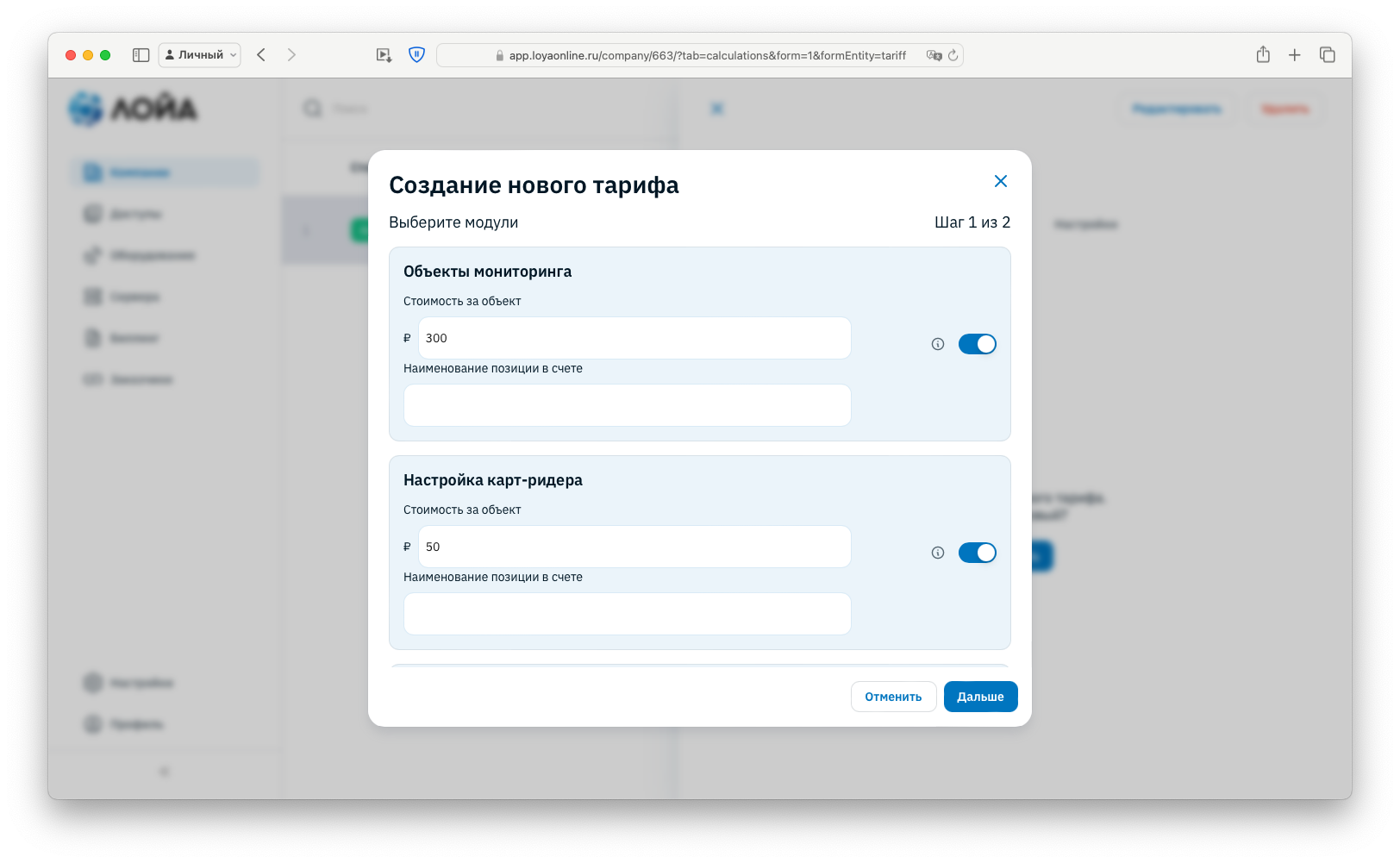

Настройка тарифа
Управление карт-ридерами для клиента будет доступно после активации модулей "Объекты мониторинга" и "Настройка карт-ридеров".
Настройте тариф: включите модуль, укажите стоимость абонплаты.
Подробнее о настройке тарифов см. в разделе "Биллинг"
Заведение объектов мониторинга
Зайдите в раздел "Объекты" добавьте объекты мониторинга вручную или импортируйте их из схемы Автограф WEB. Подробнее о работе с объектами мониторинга см. в разделе "Объекты мониторинга".
Настройка периферийного устройства
На карточке объекта откройте вкладку "Периферия" и добавьте карт-ридер. При необходимости настройте команды, которые должны быть выполнены до и после передачи регистров со списками карт доступа.
Привязка карт-ридера к объекту мониторинга
Привязка карты доступа
Дальнейшие действия подразумевают, что вы уже создали или импортировали имеющиеся карты доступа.
Подробнее о том как создавать карты см. раздел документации "Управление ТРК" -> "Управление топливными картами "
Настраивать привязку карт к объектам можно как на карточке объекта, так и в карточке карты доступа. Таким образом, можно видеть какие карты доступа были привязаны к конкретному объекту, а также на каких объектах привязана конкретная карта.
Синхронизация с устройством Автограф
После того как список карты был сформирован, необходимо запустить синхронизацию с устройством Автограф.
Запустится фоновая задача синхронизации, в ходе которой будут выполнены все необходимые действия:
- Генерация MODBUS-команд
- Отправка команд на сервер Автограф
- Ожидание подтверждения получения команд прибором
- Фиксация результата и отладочных файлов
